HP 920/925 zerlegen: So reparierst du das defekte Scrollrad

Bei der HP 920/925-Serie tritt häufig ein Defekt am Scrollmechanismus auf: Während des Scrollens springt der Bildschirminhalt unkontrolliert in die entgegengesetzte Richtung oder reagiert nur verzögert auf Eingaben. In schwerwiegenderen Fällen bricht die Kunststoffachse des Rades vollständig, was zu einem kompletten Funktionsverlust führt.

Wie ich bereits in meinem Testbericht angemerkt habe, ist die mechanische Belastbarkeit dieser Bauteile kritisch zu bewerten. Da das Modell ergonomisch jedoch zu den besten auf dem Markt gehört, lohnt sich eine Instandsetzung meist deutlich mehr als ein Neukauf. Dieser Guide führt dich durch die Demontage, damit du sicher zu den fehleranfälligen Bauteilen vordringst, ohne die Gehäuseclips zu beschädigen.

Das Werkzeug-Set

• Kleiner Kreuzschlitz-Schraubendreher (Phillips).
• Torx-Schraubendreher: Wichtig: Der Schraubendreher braucht einen langen, dünnen Schaft. Die Schraubenschächte sind überraschend tief und schmal – mit dicken Wechsel-Bits kommst du da nicht weit.
• Ein Plektrum oder ein flaches Kunststoff-Hebelwerkzeug (Spudger).
• Optional: Pinzette (hilfreich für die fummeligen Flachbandkabel).
• Optional: Isopropanol oder Kontaktspray (falls du nur den Encoder reinigen willst).

---

Schritt-für-Schritt-Anleitung: Die Demontage

1. Die Basis entfernen

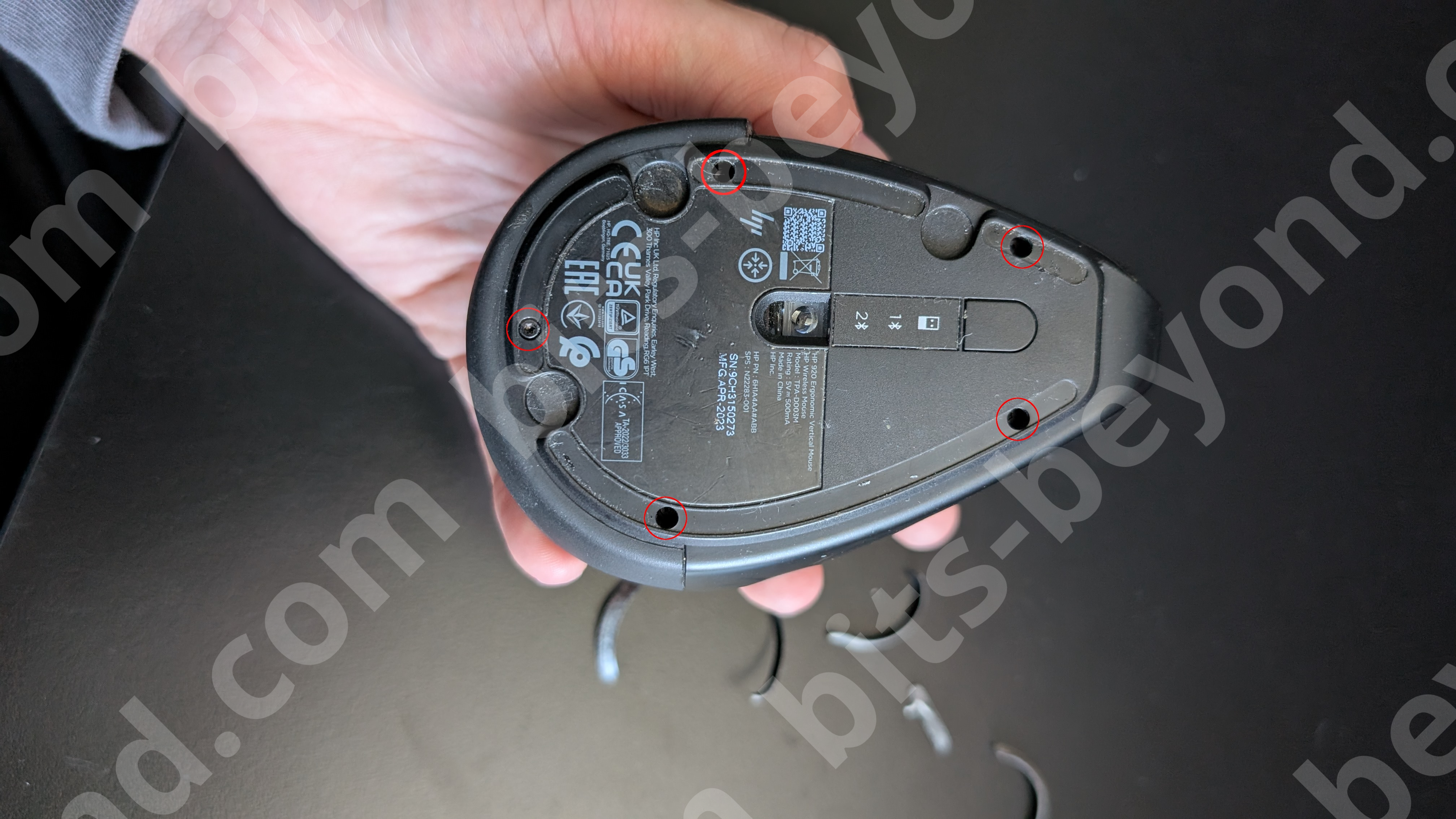

Dreh die Maus auf den Rücken. Zuerst musst du die vier Gummi-Gleitfüße an den Ecken abziehen. Gehe dabei behutsam vor, damit du sie später wieder ordentlich festkleben kannst. Darunter kommen fünf Schrauben zum Vorschein. Raus damit!

2. Gehäusehälften trennen

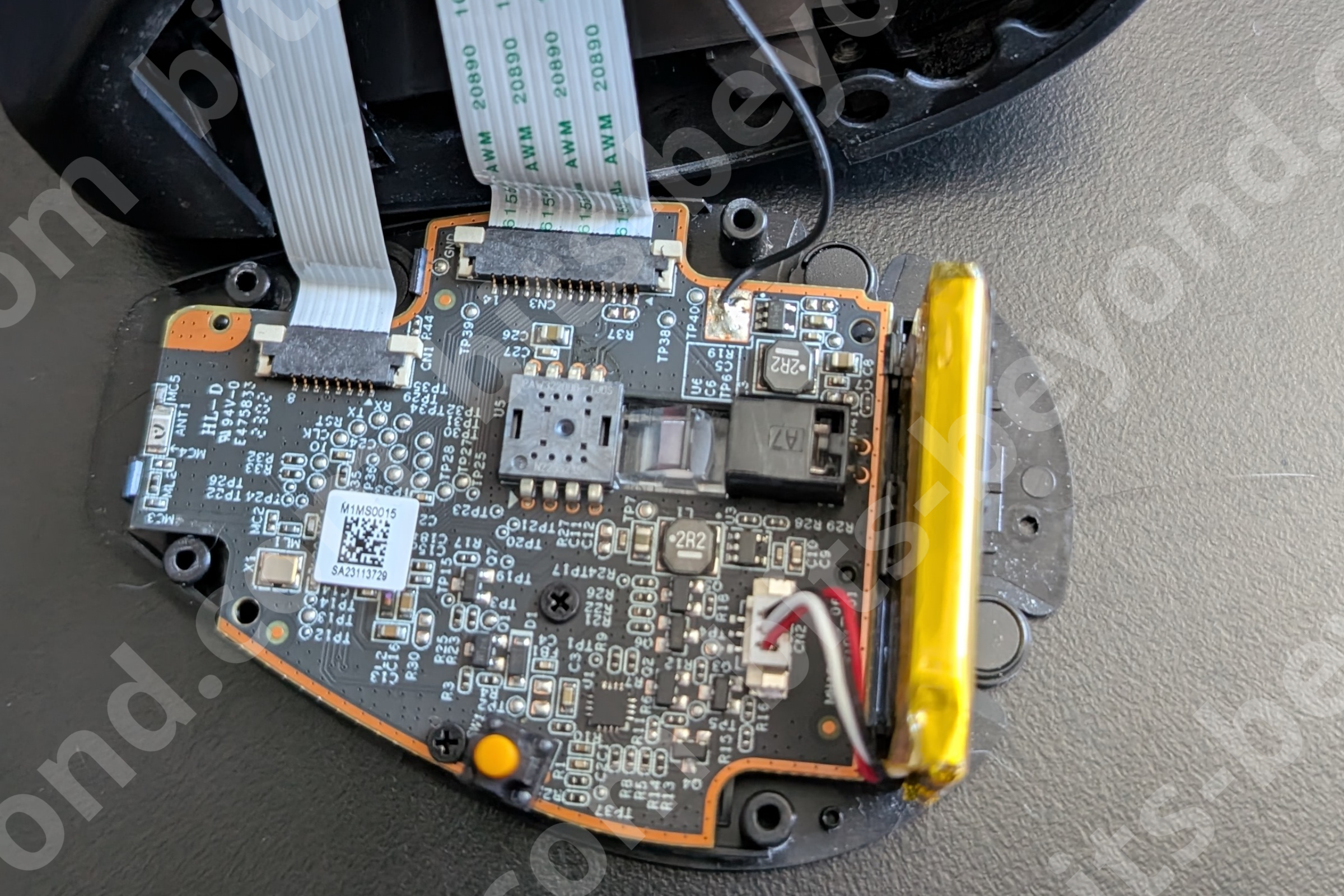

Heb das Oberteil vorsichtig von der Basis ab. Vorsicht: Die beiden Hälften sind durch interne Kabel miteinander verbunden. Reiß sie nicht mit Gewalt auseinander, sonst war's das mit der Elektronik.

3. Das Innenleben entkoppeln

Damit du vernünftig arbeiten kannst, müssen die Kabel weg:

• Flachbandkabel: Suche die Verbindungen zwischen den Platinen. Wichtig: Löse erst den winzigen Verriegelungsmechanismus am Stecker, bevor du das Kabel herausziehst.
• Das Stromkabel: Es gibt ein einzelnes, festgelötetes Kabel, das die Hälften zusammenhält. Wer Profi ist, lötet es ab – für die Reparatur reicht es aber meistens, wenn man vorsichtig "drumherum" arbeitet.

4. Die obere Baugruppe öffnen

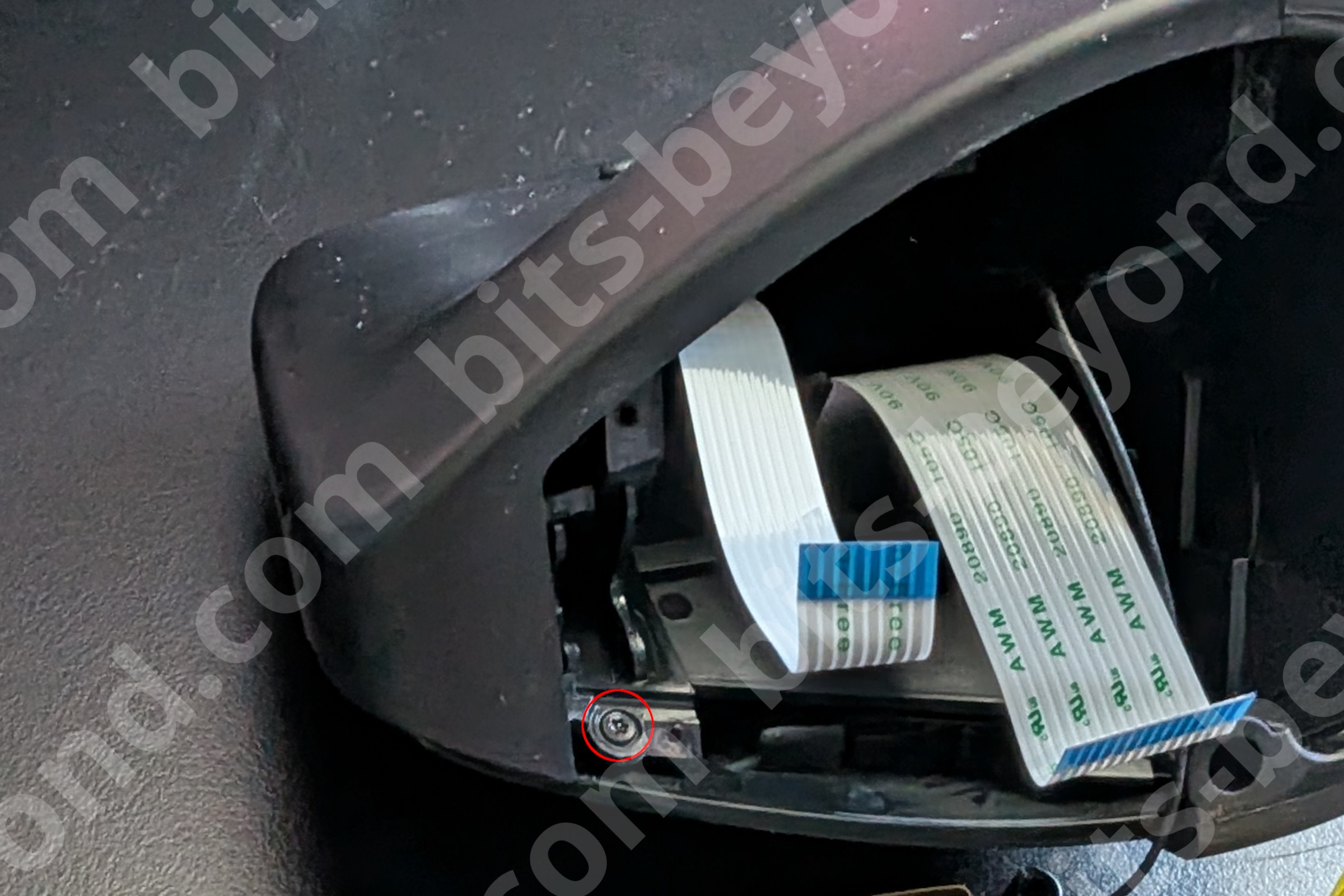

Jetzt wird es ein bisschen knifflig. Zuerst musst du die einzelne Schraube lösen, die am inneren Rahmen sichtbar ist (siehe Markierung im Bild).

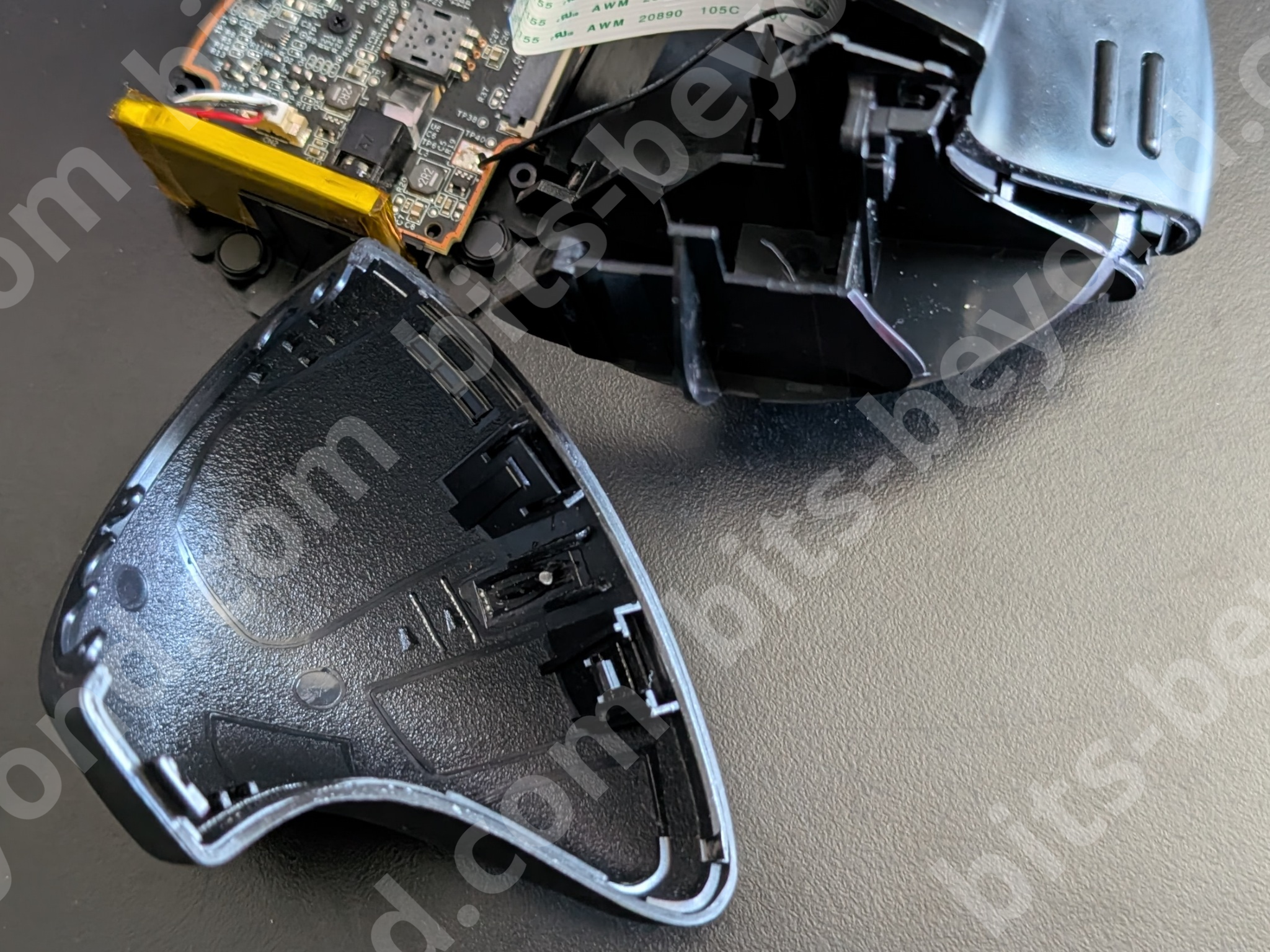

Danach musst du die obere Kunststoffschale abhebeln. Nimm ein Plektrum und arbeite dich geduldig entlang der Naht vor. Das Ganze wird von ziemlich strammen Clips gehalten. Gib nicht zu viel Druck, sonst hast du unschöne Macken im Plastik. Danach sieht das Ganze so aus:

5. Die Maustasten entfernen

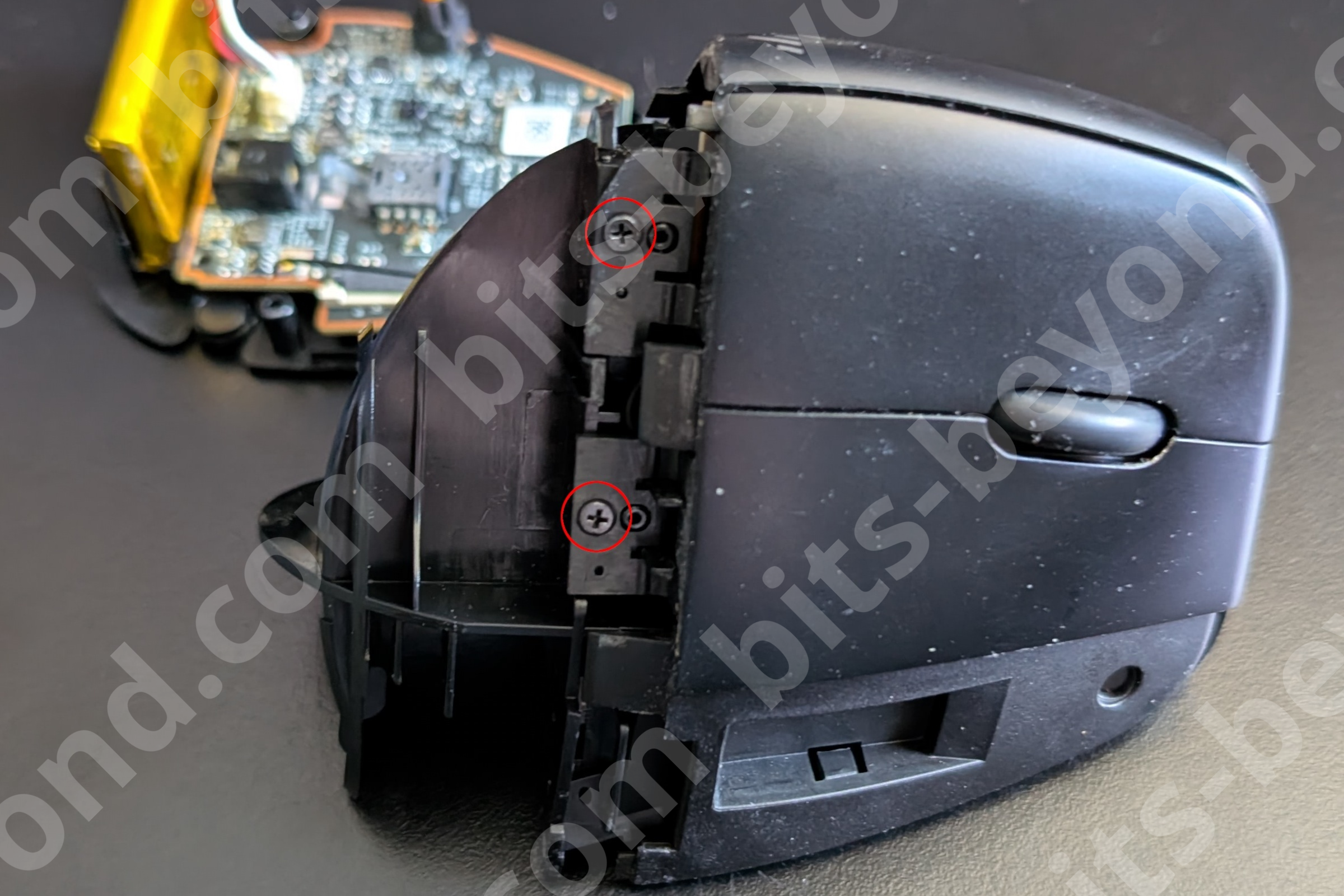

Wenn die obere Schale weg ist, liegt die Tastenmechanik frei. Löse die zwei Schrauben, die sie halten. Um die Tasten abzunehmen, musst du sie nach vorne schieben (Richtung Mausfront) und dann nach oben wegheben.

6. Zugriff auf die Platine (PCB)

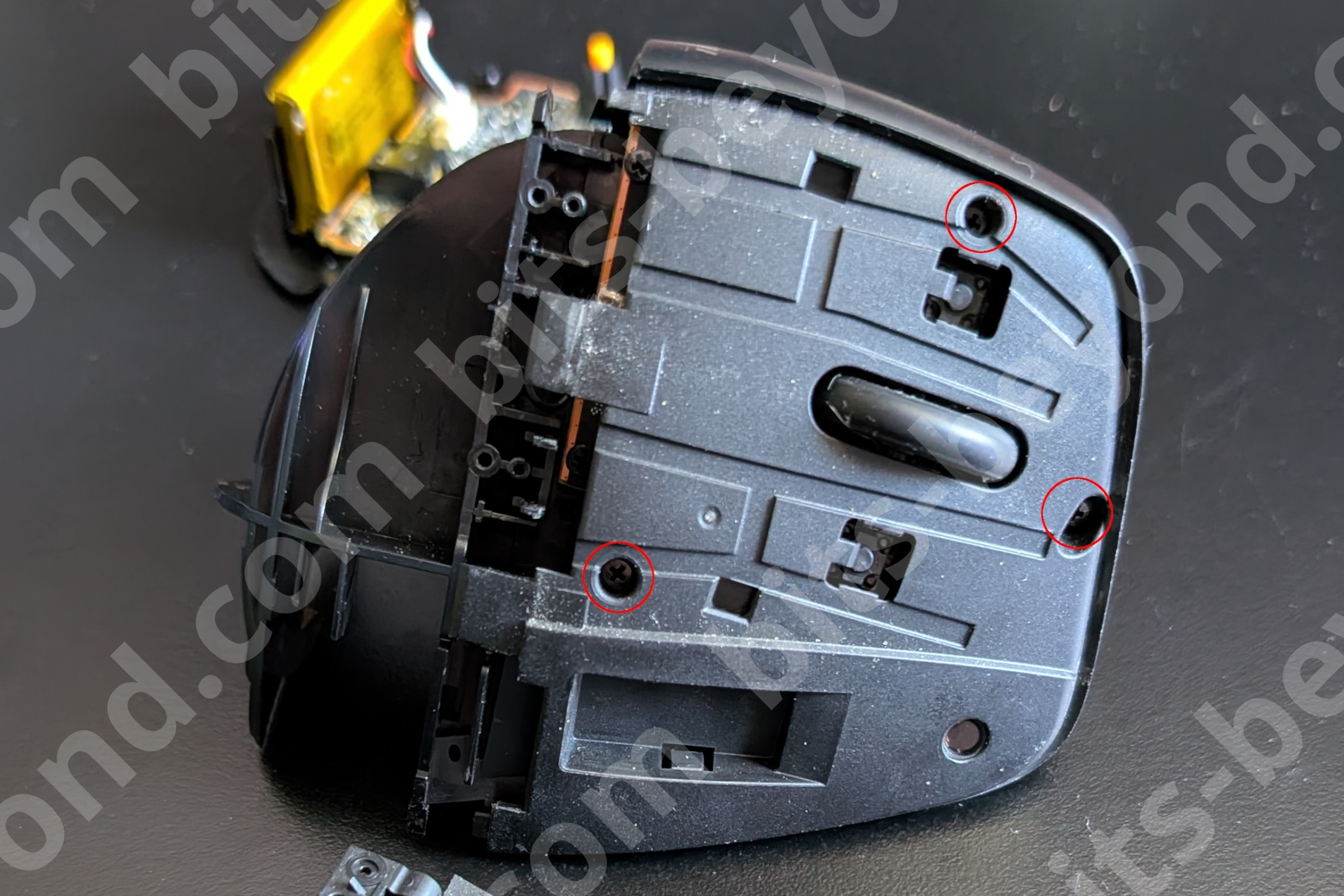

Zu guter Letzt: Löse die drei Schrauben, die die interne Platinenabdeckung fixieren.

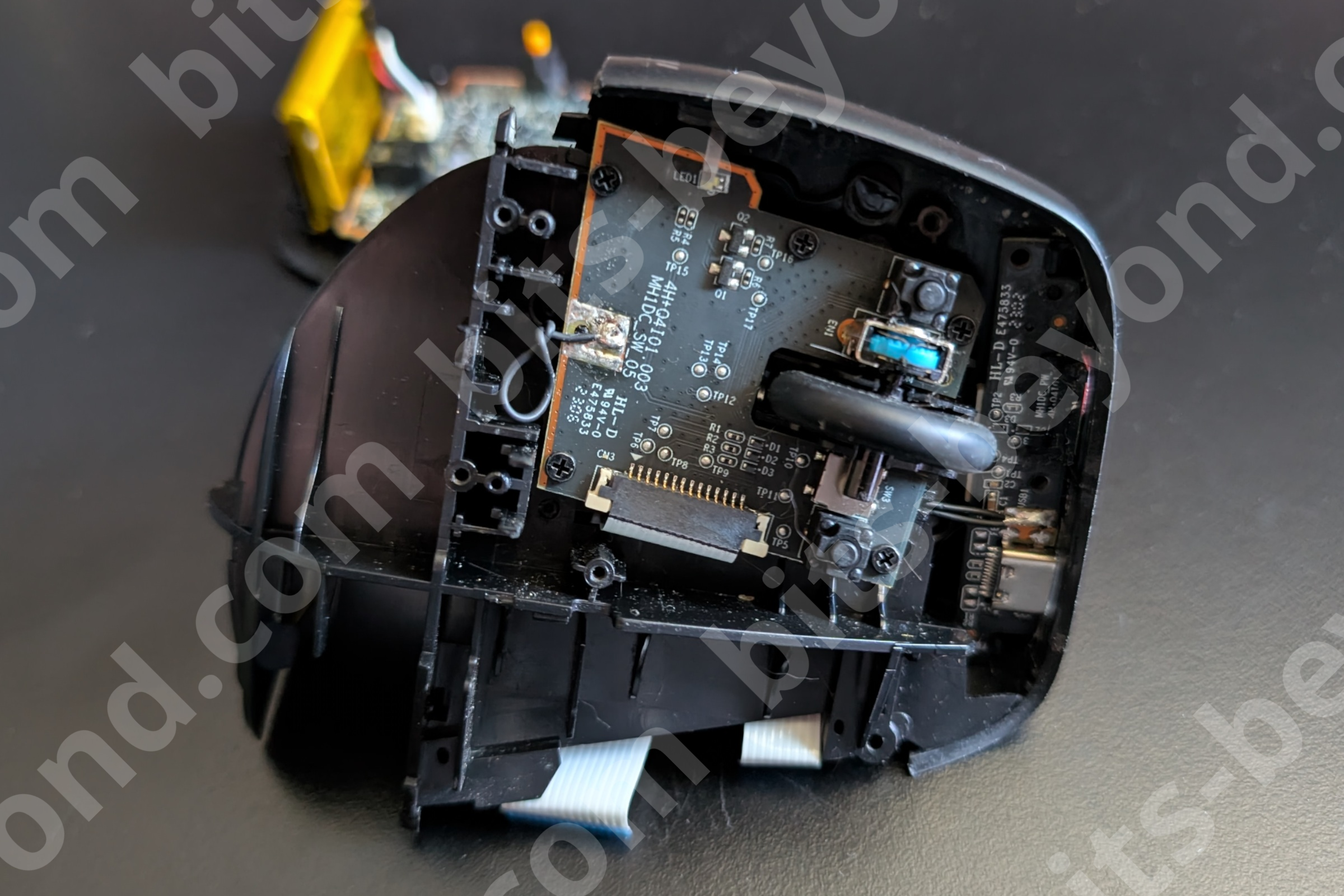

Sobald diese Abdeckung weg ist, hast du freie Bahn zur Platine und zur Scrollrad-Einheit.

---

Diagnose: Was ist kaputt?

Sobald du das Innenleben vor dir hast, stehst du wahrscheinlich vor einem dieser beiden Szenarien:

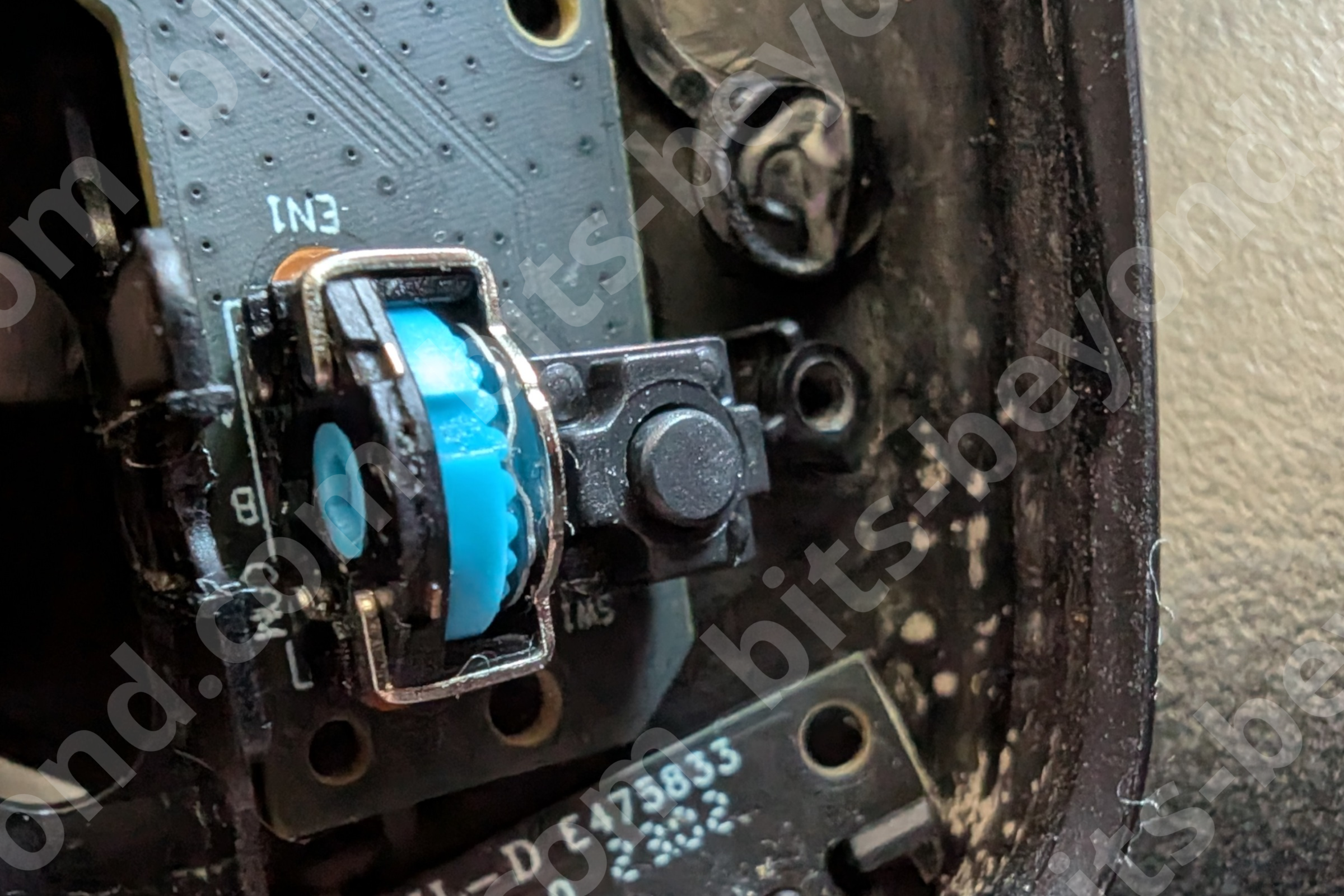

1. Verschmutzter Sensor (Encoder): Wenn sich das Rad mechanisch normal dreht, aber die Befehle auf dem Bildschirm springen, ist meist der Encoder (das Bauteil, in dem die Radachse steckt) verschmutzt. Ein kurzer Stoß Kontaktspray oder ein Tropfen hochprozentiger Alkohol direkt in den Encoder, während du das Rad drehst, löst das Problem in den meisten Fällen.

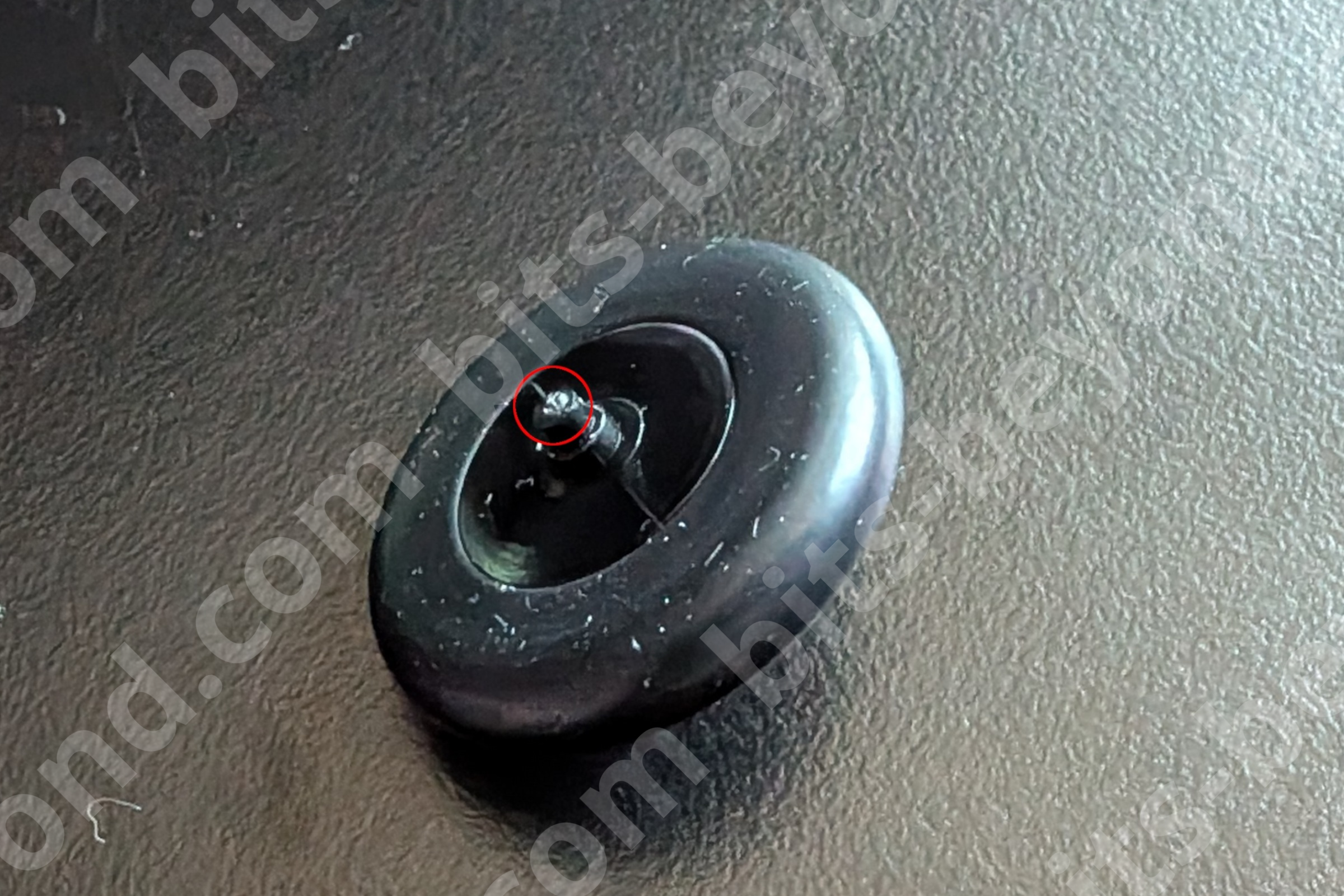

2. Kaputte Scrollrad-Achse: Bei mir war leider der Sechskant-Adapter des Scrollrads abgebrochen.

Da HP bei der 920er-Serie eine spezielle, kleinere Größe als den Industriestandard verwendet, ist ein Ersatzteil online praktisch nicht aufzutreiben. Mein aktueller Plan: Ich versuche gerade, ein Ersatzrad per 3D-Druck herzustellen.

Hast du deine Maus erfolgreich aufbekommen oder bist du an einer Stelle hängengeblieben? Lass es mich wissen! Reicht bei dir eine Reinigung oder hast du es auch mit einem mechanisch kaputten Scrollrad zu tun?

---

Stay tuned: In meinem nächsten Post teile ich die 3D-Druckdateien, falls meine Eigenbau-Achse den Belastungstest besteht!
